4-дюймовый резистивный сенсорный экран IPS LCD (тип H) 480x800 HDMI интерфейс предназначен - купить

Купить 4-дюймовый резистивный сенсорный экран IPS LCD (тип H) 480x800 HDMI интерфейс предназначен

480x800, 4-дюймовый резистивный сенсорный экран IPS LCD (тип H), интерфейс HDMI, предназначен для Raspberry Pi Особенности 4-дюймовый IPS экран, 480x800 Аппаратное Разрешение Резистивное сенсорное управление Совместимость и прямое соединение с любой версией Raspberry Pi (за исключением Pi 1 model B или Pi Zero, который требует кабеля HDMI) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Также работает как компьютерный монитор, в этом случае Сенсорная панель недоступна и требуется кабель HDMI Интерфейс HDMI для отображения, нет необходимости в I/Os (однако Сенсорная панель по-прежнему нуждается в I/Os) 3,5 мм аудио разъем, поддерживает HDMI аудио выход Подсветка может быть выключена для снижения энергопотребления Интерфейс Контактный номер. Символ Описание

1, 17	3,3 В	Положительная мощность (3,3 В вход питания)
2, 4	5 В	Положительная мощность (5 В вход питания)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24	NC	NC
6, 9, 14, 20, 25	GND	Наземный
19	TP_SI	Ввод данных SPI сенсорной панели
21	TP_SO	Выход данных SPI сенсорной панели
22	TP_IRQ	Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение
23	TP_SCK	Часы сенсорной панели SPI
26	TP_CS	Выбор чипа сенсорной панели, низкая активность

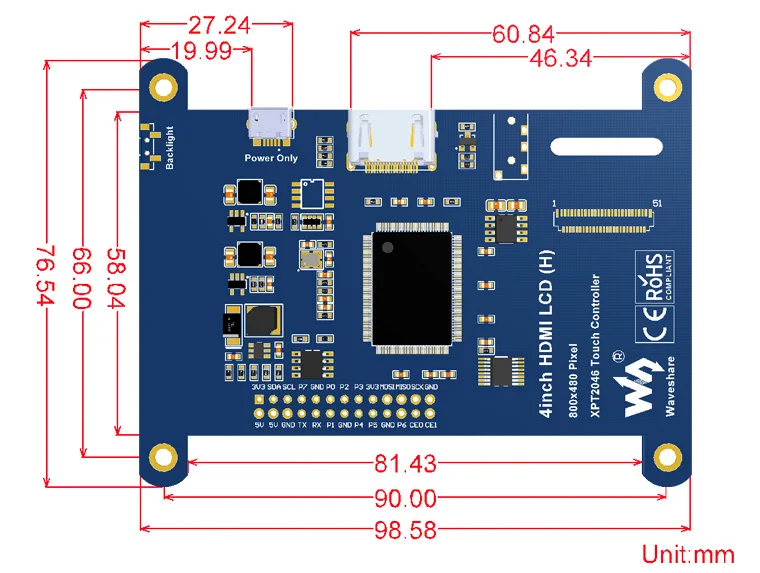

Внешние размеры

Ресурсы для развития

Вики:wav WAV (H)

Содержимое упаковки

Вес:0,123 кг

В комплект входит 4-дюймовый HDMI LCD (H) x 1 Разъем HDMI x 1 Сенсорная ручка x 1 Набор винтов RPi (4 шт.) x 1

Часто задаваемые вопросы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в случае, если оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для LCDs большого размера, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.
