FYSETC F6 V1.3 плата все в одном электронные решения материнская с 6 шт. специальный TMC2208 - купить

Купить FYSETC F6 V1.3 плата все в одном электронные решения материнская с 6 шт. специальный TMC2208

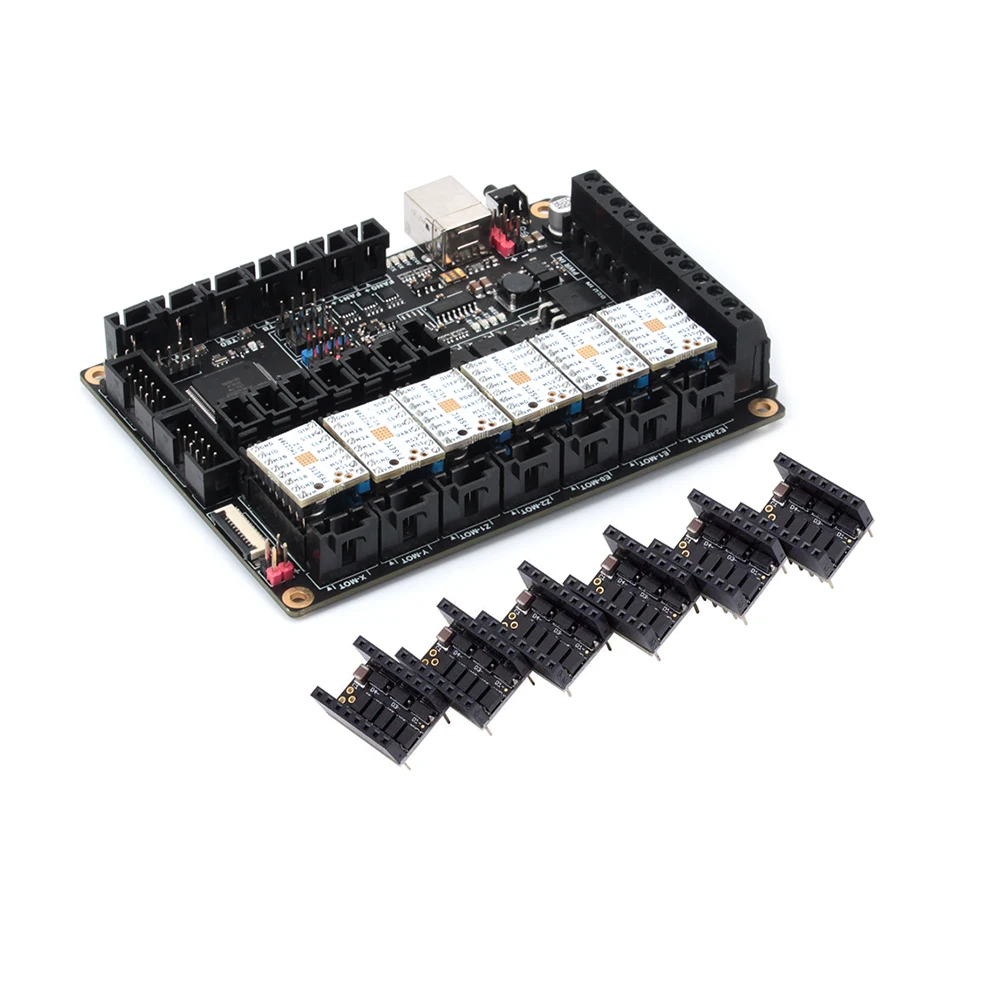

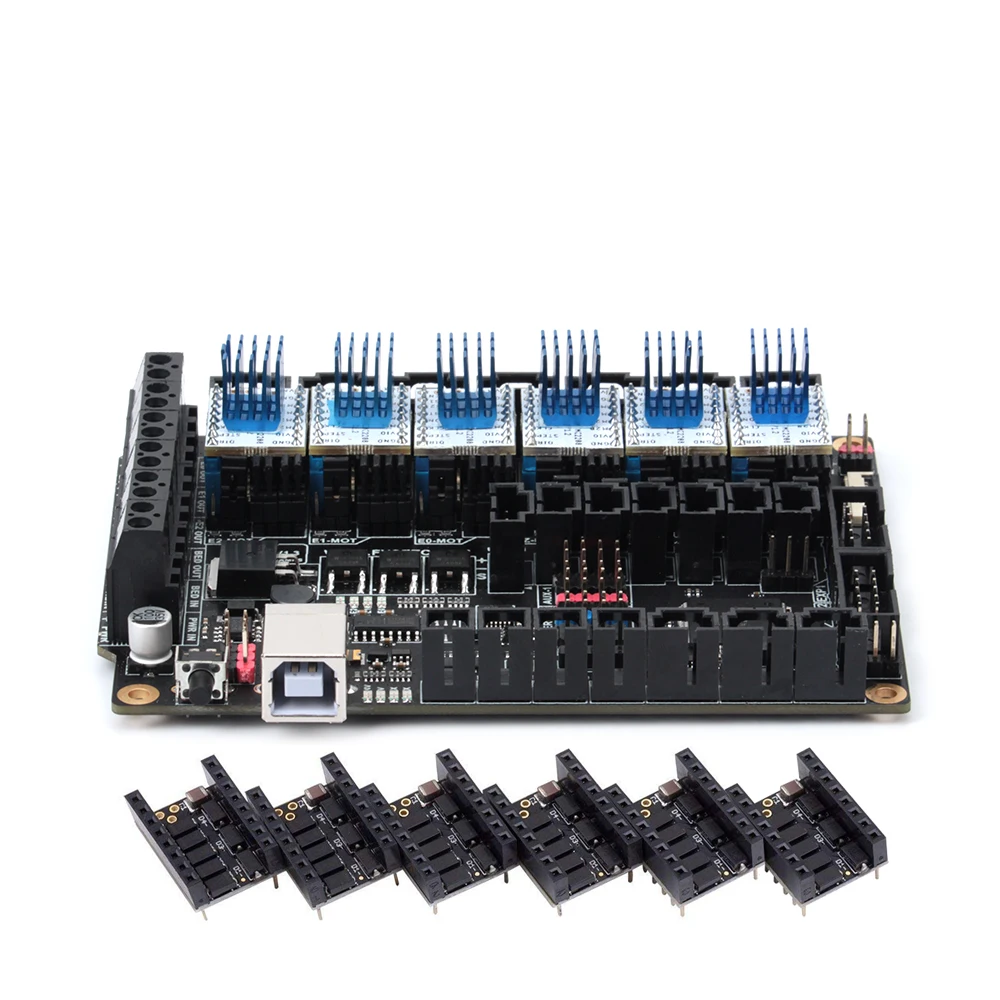

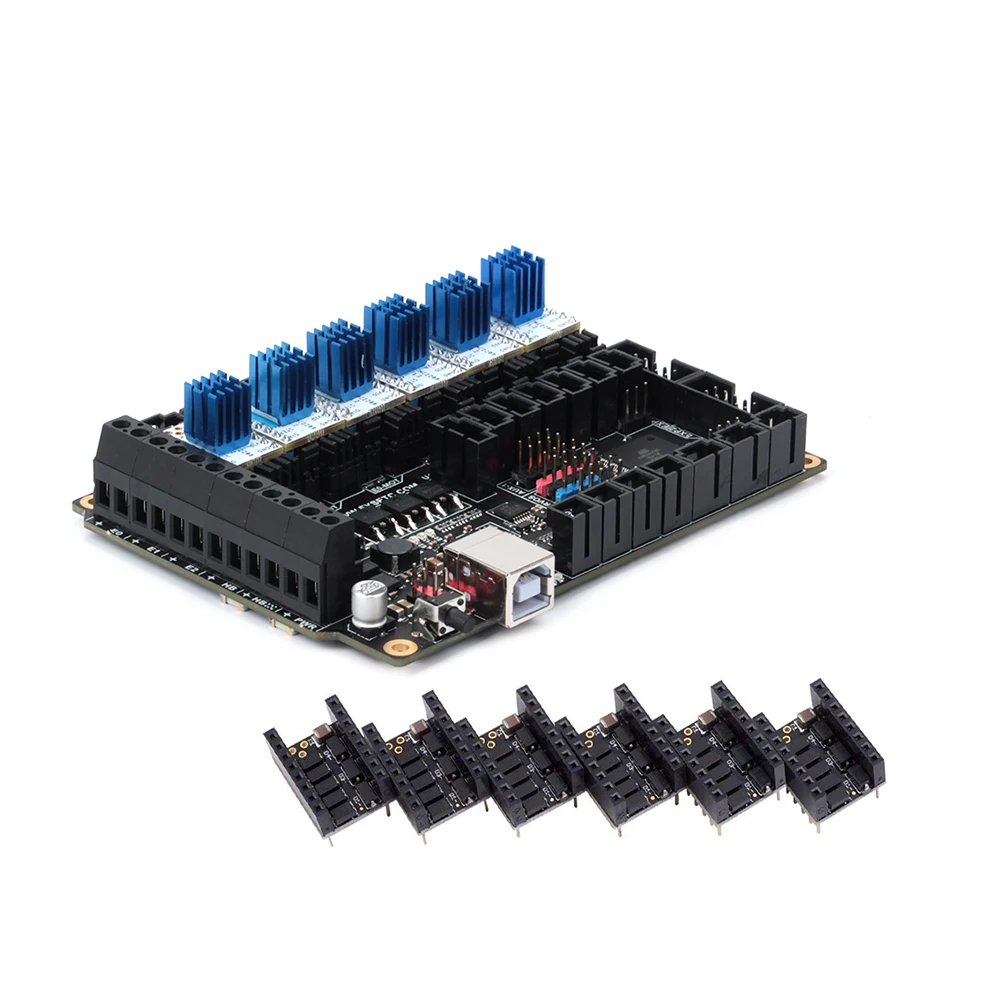

FYSETC F6 V1.3 плата все-в-одном электронные решения материнская плата с 6 шт. специальный TMC2208 V1.2 и протектор для UART Летающий провод

Введение продукта Плата FYSETC F6-это многофункциональное электронное решение для 3D-принтера и других устройств с ЧПУ. Он обеспечивает шесть разъемов для драйверов и поддерживает Pololu pin совместимые Шаговые драйверы, особенно модули драйверов TMC. Нет необходимости в полете проводов при использовании TMC2100, TMC2130 и TMC2208. и SPI, Usart и ther pin configer функции доступны. Особенности • Компактный размер: 127,35 мм x 92 мм • Полностью интегрировано все в одном решении: -Совместимость с Arduino 2560-R3 (работает с Sprinter, Repetier-прошивка, Marlin из коробки) -CH340 для высокоскоростного USB последовательного подключения • Универсальная мощность: -Может использоваться с 9 V-28 V для моторов/Подогрев кровати -Интегрированные высокоточные регуляторы мощности (DC/DC): 5 V 3A Max -Автоматический селектор питания для ATmega/logic (Автономный или Питание от USB) • Простой дисплей + SD-CARD разъем: -RepRapDiscount SmartController совместимый штыревой разъем на плате -10 P FPC для серийного сенсорного дисплея -2X4 PinHeader Out для SD карты moudle • До 6 моторных драйверов с простой микроступенчатой установкой и поддержкой TMC драйвера без летающего провода • Выходы mosfet мощностью 10x ШИМ (1 для горячей кровати, 3 для теплового конца, 3 для вентиляторов, 3 для светодиодной ленты RGB) • Горячая кровать предназначена как отдельный вход питания для максимального тока • Все неиспользованные контакты выводятся штыревыми заголовками • Встроенная Внешняя вспышка SPI 2 Мб • PCB: -4 слоя -2 унции медных внутренних слоев, 1 унций вне слоев -Высокое качество, высокая температура FR4-TG130 печатной платы -Золотая отделка ENIG Если у вас есть какие-либо вопросы по использованию метода, пожалуйста, обратитесь к ссылке: https://fysetc.github.io/F6_V1.3/ https://facebook.com/groups/197476557529090/
Если у вас есть какие-либо вопросы по использованию платы в Ender-3, вы можете обратиться к нему

https://youtube.com/watch?v=cJMsqyWJYMU&feature=youtu.be&fbclid=IwAR2VcBigxn6pqpf_VUpfoK4JVHrOwUTyLiZyyQMnOgmURzNwyhDcELkvGT8

Если вам нужен чехол для платы, вы можете обратиться к ссылке

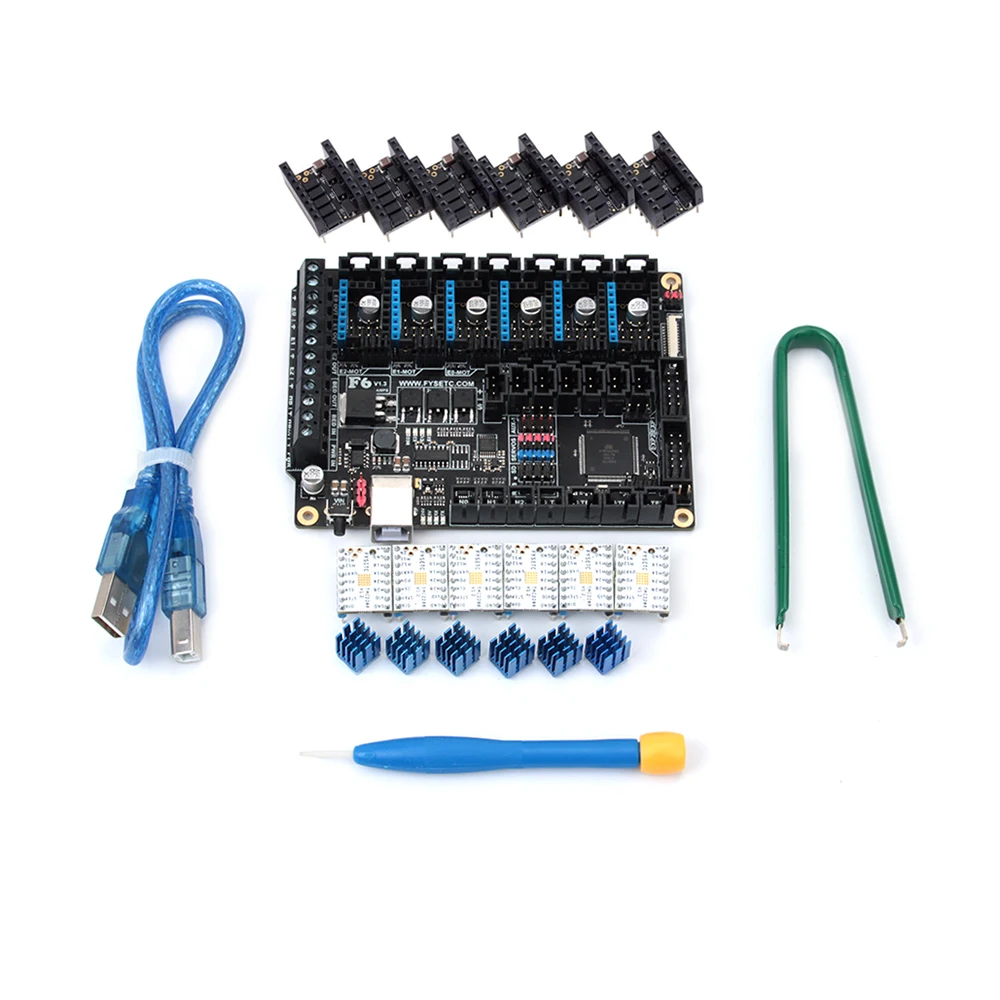

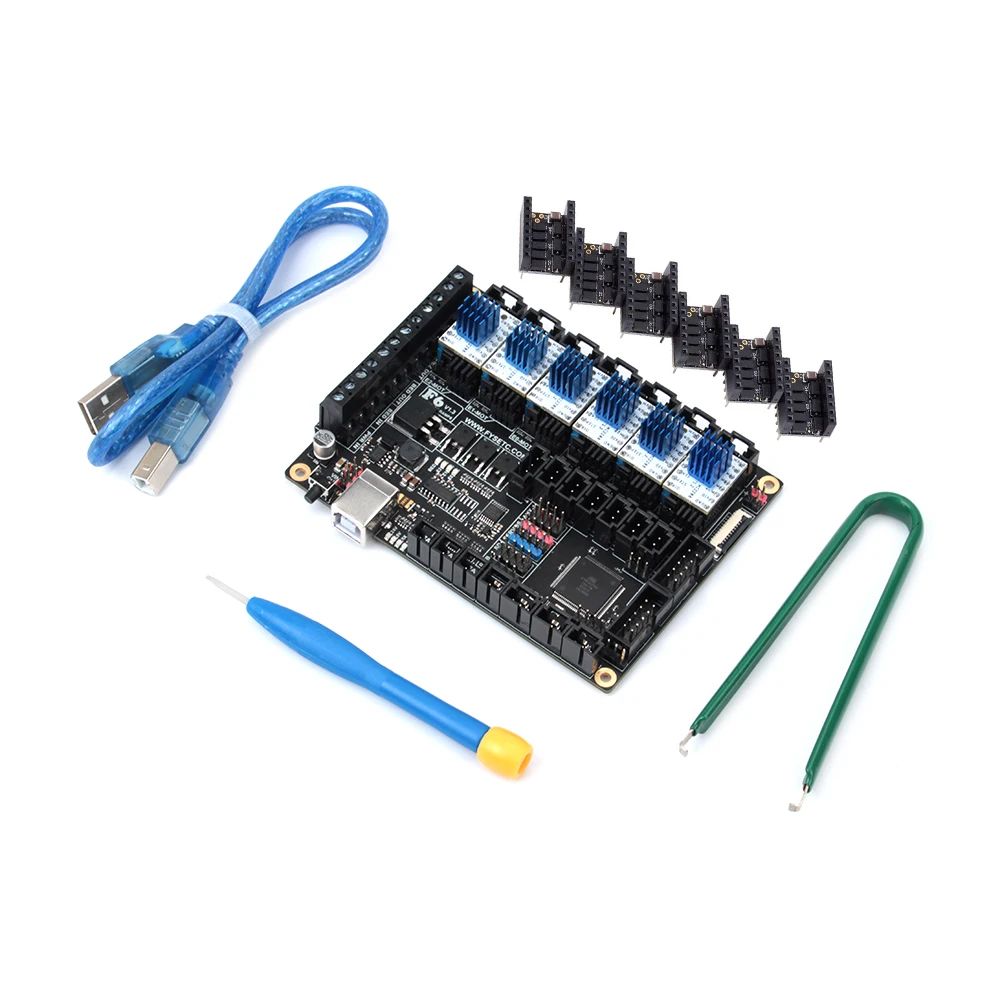

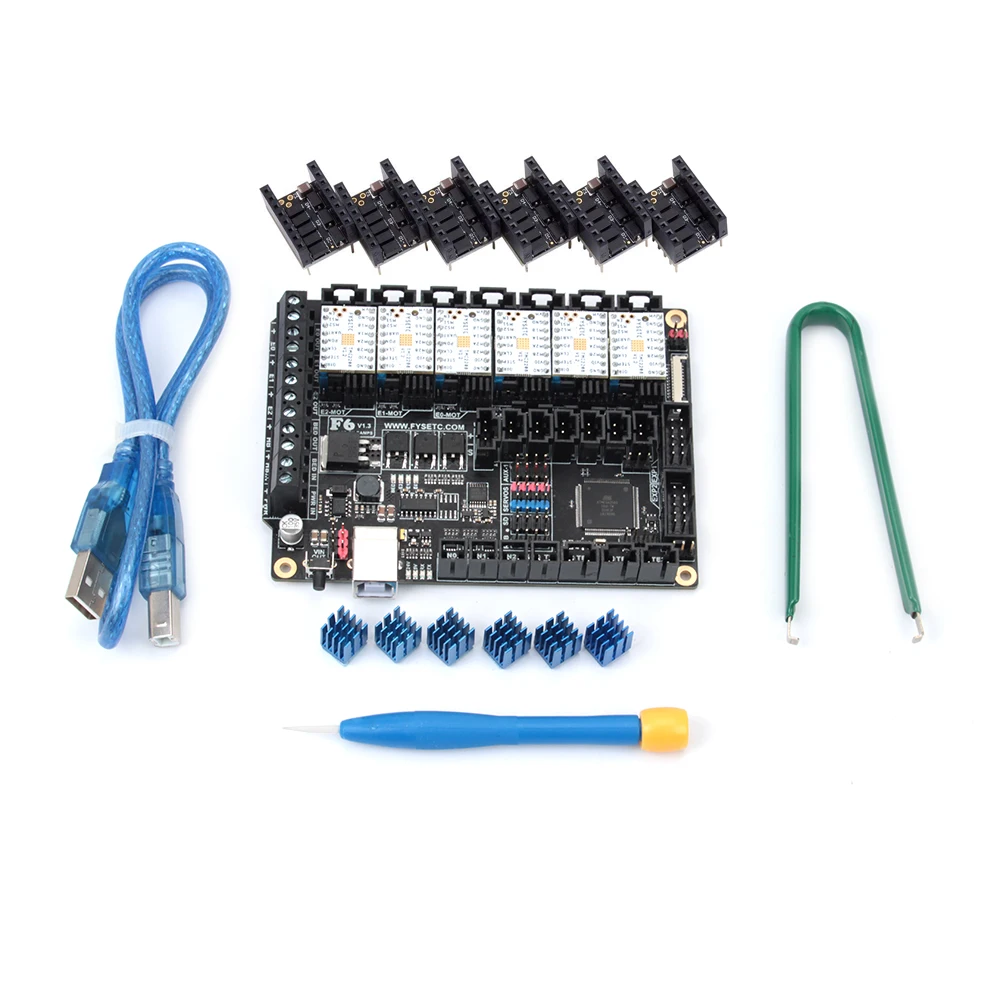

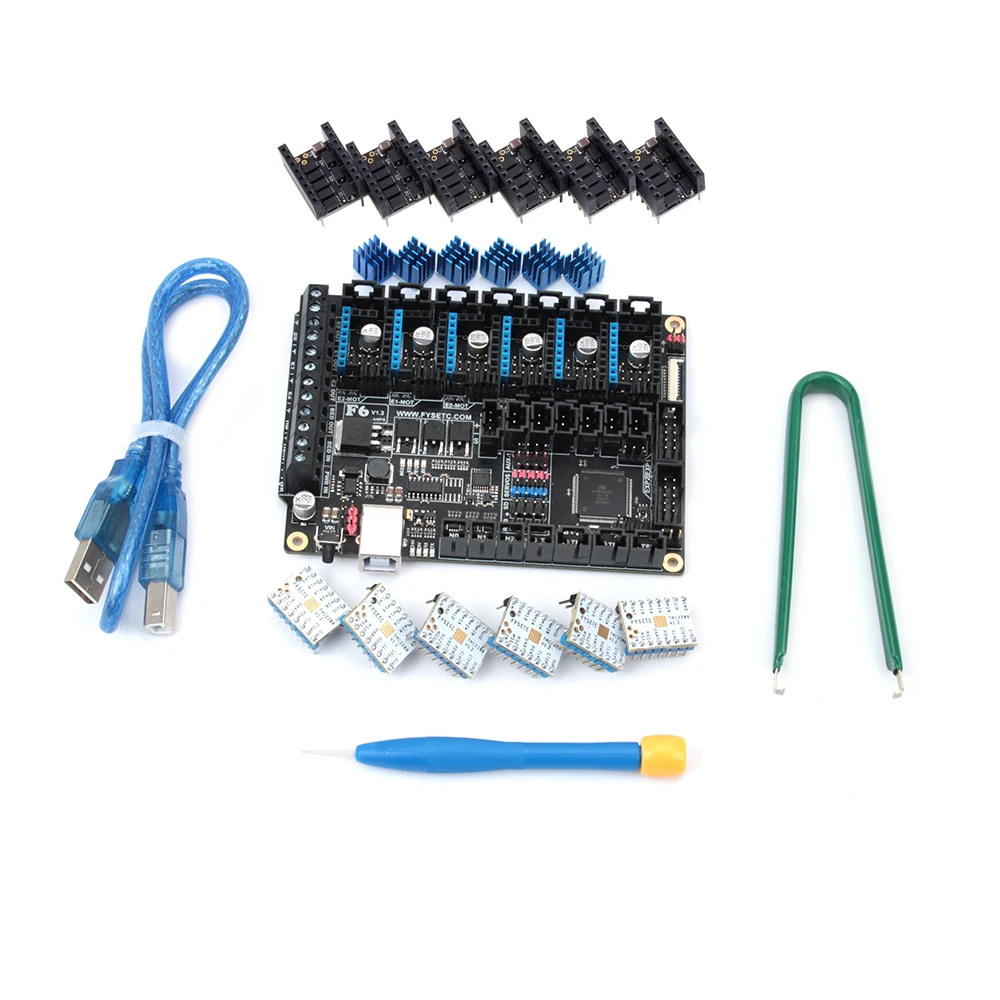

https://thingiverse.com/thing:3589655 Список упаковки 1: 1 * F6 V1.3 1 * USB Джемпер 1 комплект 4 шт. 2pin MX2.54 9 шт. 3 pin MX2.54 8 шт. 4pin MX2.54 Подарок: 1 пинцет Список упаковки 2: 6 * TMC208 V1.2 6 * радиаторы Подарок: 1 * отвертка Комплектация 3: 1 * F6 V1.3 1 * USB 6 * TMC2208 V1.2 6 * Защита Джемпер 1 комплект 4 шт. 2pin MX2.54 9 шт. 3 pin MX2.54 8 шт. 4pin MX2.54 Подарок: 1 * Пинцет + 1 * отвертка
