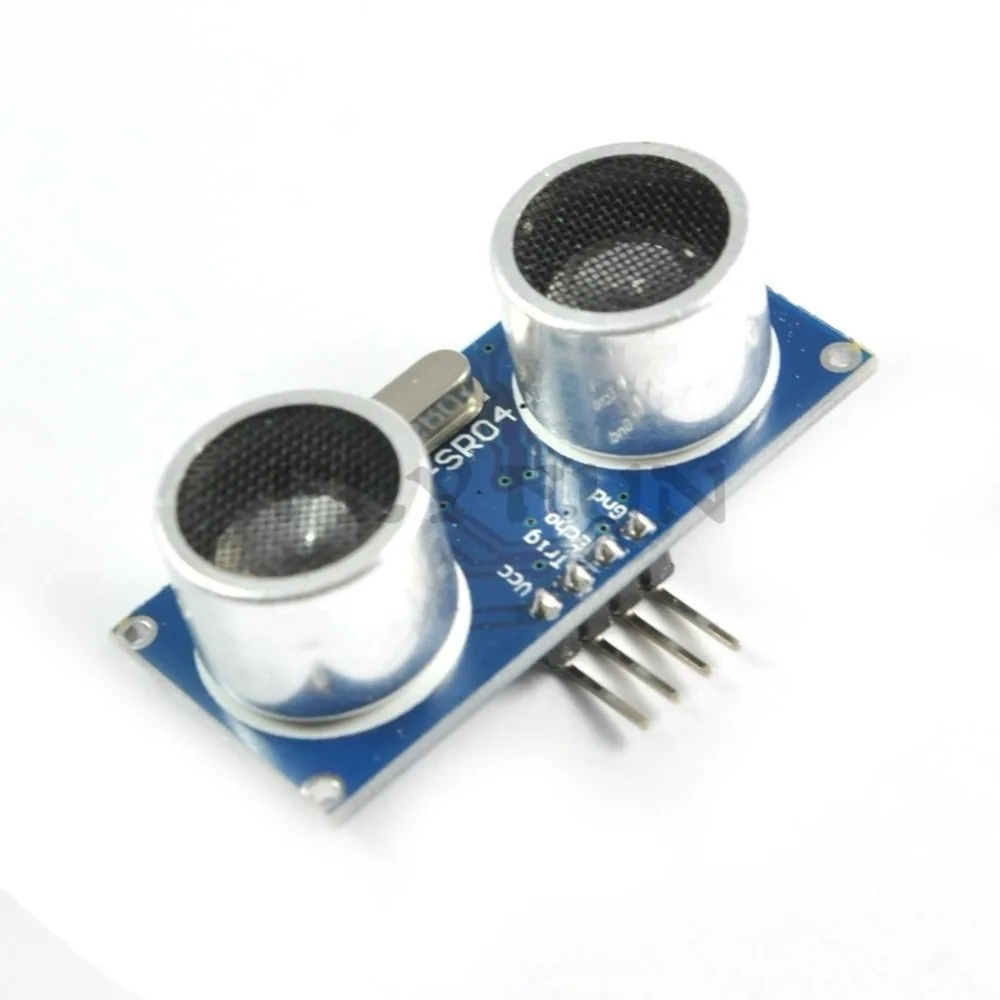

1 шт. Ультразвуковой Модуль HC-SR04 датчик измерения расстояния для Arduino

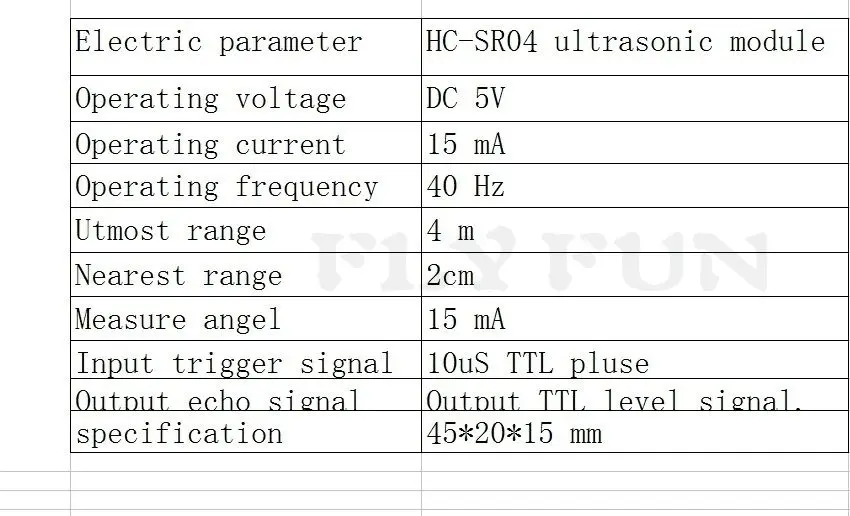

Спецификация 1) напряжение: 5 в пост. Тока 2) Статический ток: менее 2 мА
3) Выходной сигнал: Электрический Частотный сигнал, высокий уровень 5 В, низкий уровень 0 В.
4) угол датчика: не более 15 градусов
5) Расстояние обнаружения: 2-450 см
6) Высокая точность: до 0,3 см

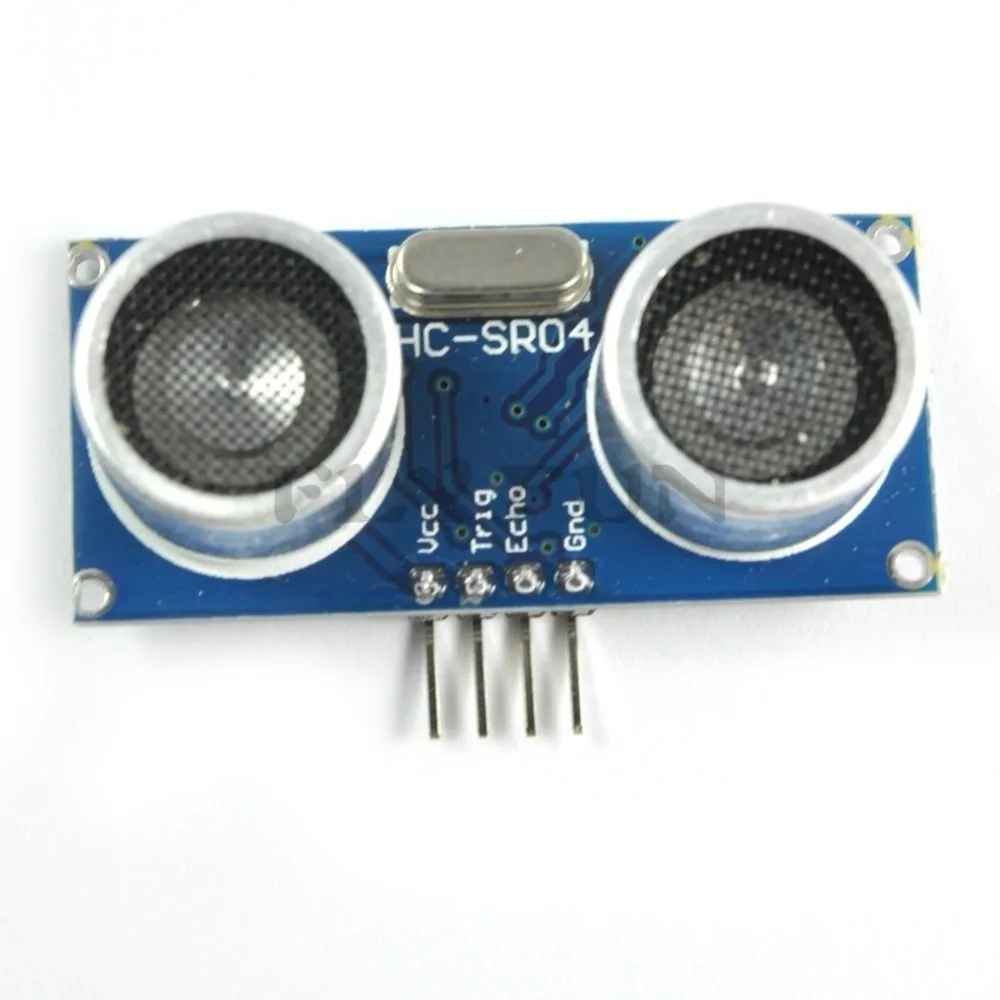

7) Входной сигнал триггера: 10us TTL impulse 8) эхо-сигнал: выход TTL PWL сигнал 9) Подключение: VCC, Триг (сторона управления), Эхо (приемный конец), GND
Использование:
10US Контролируемая популяция более чем с высоким содержанием жира, вы можете ждать, чтобы получить высокий выходной порт. Таймер может быть открыт с выходной таймером, когда порт идет низко, когда значение таймера можно прочитать, когда время для этого расстояния, только рассчитать расстояние. Этот постоянный цикл измерения, вы можете достичь значения мобильного измерения ~ ~
Модуль работает:
Расположение пускового механизма IO, высокий сигнал не менее 10US;
Модуль автоматически посылает восемь квадратных волн 40 кГц, автоматически определяет, вернет ли сигнал;
Сигнал назад, через IO высокого выхода, высокая продолжительность
Ультразвуковое время от запуска до возврата. Испытательное расстояние = (время * Высокая скорость звука (340 м/с)/

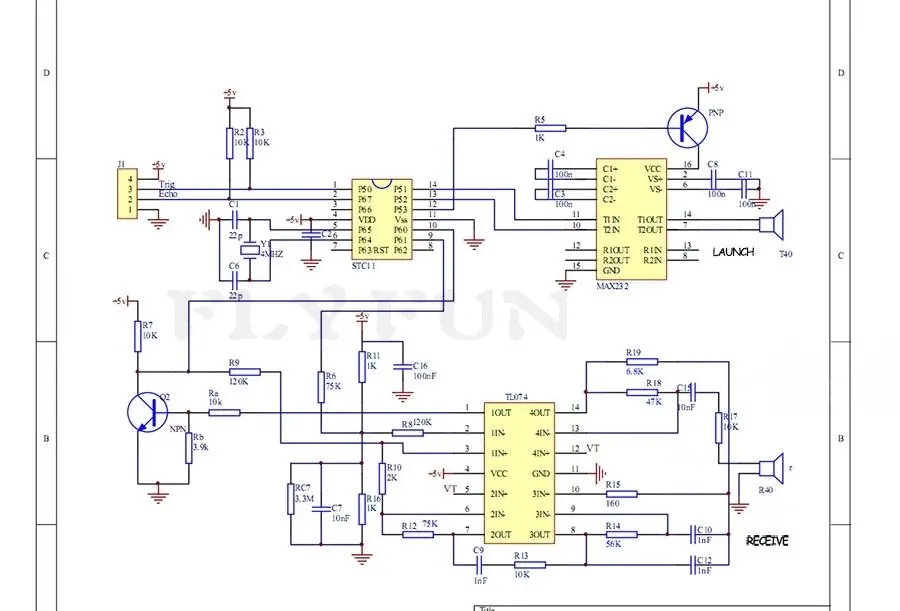

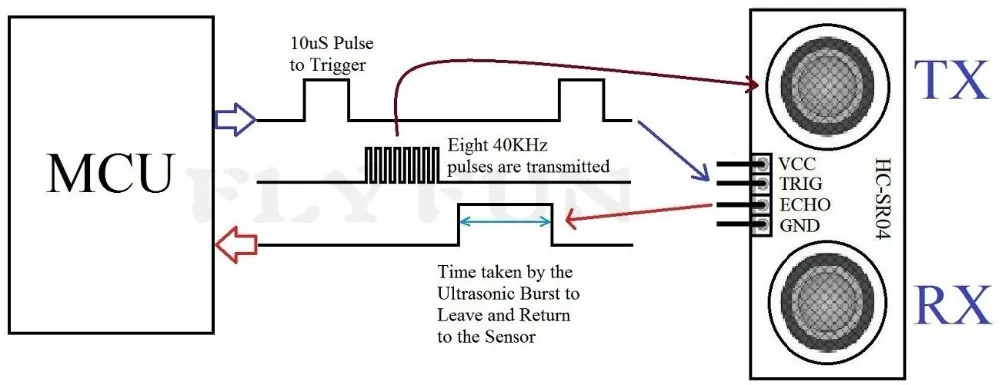

Этот модуль обеспечивает полный набор различных процессов: C51, PIC18F877, ультразвуковой LCD1602 дисплей, ультразвуковой LCD12864 дисплей, Светодиодный дисплей, серийный дисплей, диапазон справочных программ. Примечание: модуль должен быть вставлен в цепь перед питанием, что позволяет избежать высокого уровня неправильной работы; Если нет, то питание снова.СхемаСхема последовательности

Посылка

1 x Ультразвуковой Модуль HC-SR04 датчик измерения расстояния для Arduino
