Diy kit 2 1 Плата усилителя tda7294 tda7293 усилитель с защитой колонок сабвуфера Раздельный - купить

Купить Diy kit 2 1 Плата усилителя tda7294 tda7293 усилитель с защитой колонок сабвуфера Раздельный

Технические параметры:

Выходная мощность, 80 Вт * 2 + 160 Вт (мощность без искажений), пиковая мощность до 100 Вт * 2 + 200 Вт, нагрузка 8 Ом находится на сопротивление динамика: левый и правый каналы могут быть 4-8 Ом; Сабвуфер не менее 8 Ом, или высокая температура (Нагрузка моста BTL, как правило, не менее 8 Ом)

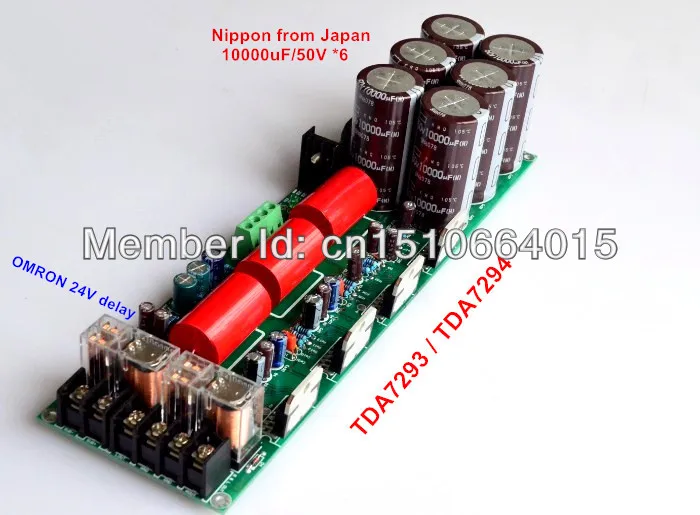

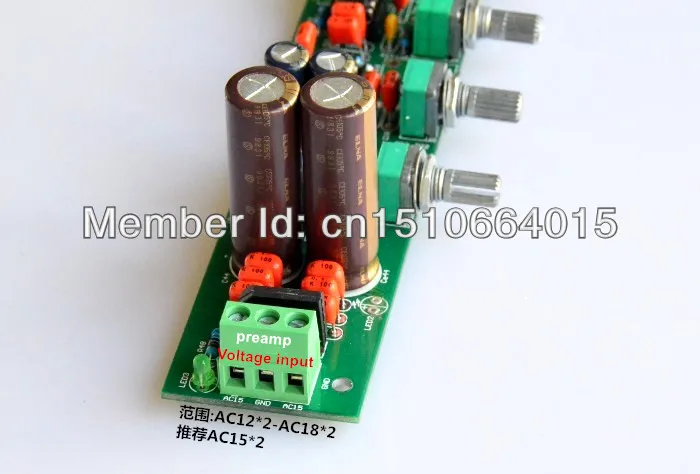

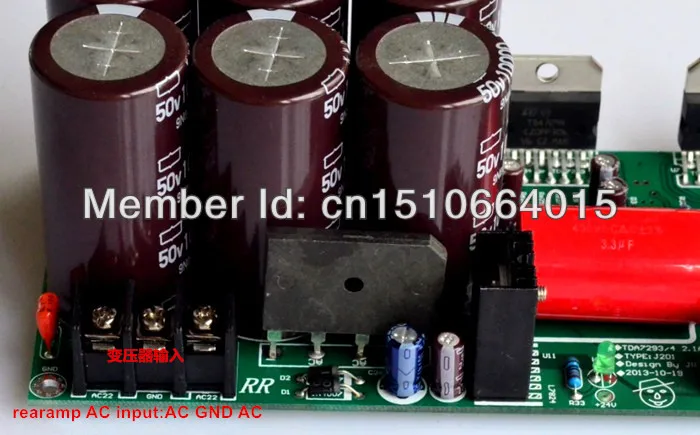

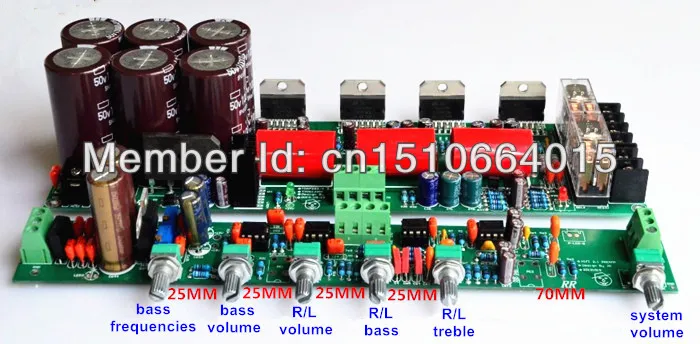

Напряжение питания: Двойной AC18-22V 300 Вт выше тороидальный трансформатор для rearamp, двойной AC12-18V 20 Вт выше для предусилитель, рекомендуется использоватьДвойной 22 в/400 Вт (15 в 20 Вт).Почему рекомендуется двойное напряжение 22 в, некоторые друзья могут ощущать, что напряжение TDA7294 может быть 40 в, можно использовать двойное кольцо 28-30 в, это неправильно. Данный сабвуфер предназначен для работы с бтл, напряжение питания в режиме бтл не слишком велико (вы можете просмотреть официальный веб-сайт, на котором указаны конкретные значения), и при низком напряжении он может достигать хороших результатов и очень сильно заряжаться. Компоненты: RearampРазмеры печатной платы: L * W * H = 236*69*1,6 мм ПредусилительРазмеры печатной платы: L * W * H = 236*34*1,6 мм 1 Шесть герметичных потенциометров, функции слева направо:Частоты басов, объем басов, объем R/L, бас R/L, высокие частоты R/L, объем системы. Ее преимущества: контактный шум очень маленький, может сделать Кондиционер сигнала, чтобы свести к минимуму искажения. 2 Четыре новых импортных усилителя мощности TDA7294 или TDA7293, два канала для этого, два других элемента-усилитель мощности BTL сабвуфер. 3Четыре оригинальных товара, импорт NE5532 op(Пользователь может изменить другой op, например, наш магазин продает OPA2604AP для обновления)Для предварительной обработки звука: два элемента, отвечающие за левый и правый каналы, усилены звуковые сигналы басов, И два других устройства отвечают за низкочастотную обработку сабвуфера (низкочастотную), а также регуляцию частоты и усиление сигнала, диапазон регулировки частоты сабвуфера: 50-150 Гц. 4Новая импортная24V Omron Реле G2R-2, Серебряные контакты для реле защиты динамиков, его устойчивость очень хорошая, с функциями: Запуск задержки (около 2-3 секунд); Отключение (удар не выключить звук колонки); усилитель на выходе, предохранение от акупунктуры постоянного тока: аномальный усилитель на выходе постоянного тока (выход прямого тока может быть положительным или отрицательным для защиты) Реле немедленно отсоедините, чтобы обеспечить безопасность рога. 5Три аудиоMKPКонденсатор с алюминиевой крышкой, 3,3 мкФ, лихорадка этап муфта, убедитесь, что сигнал тон идеально. 6Электролитические конденсаторы, выберите брендовые конденсаторы, гарантийные результаты, Конденсатор CBB famousФил ipsКонденсаторы, резисторы с 1% прецизионными металлическими пленочными резисторами. Характеристика: Отдельный предварительный и задний для легкой предварительной установки на панель шасси; Отдельный источник питания до и после класса, улучшая общее соотношение шума; Предварительно Регулируемый регулятор мощности для LM317/LM337; коэффициент отклонения пульса серии 78/79, высокий уровень, делает предварительный выбор лучше!; Фильтрация конденсатор2200 мкФ/25 в * 2 (японский импорт энал) + 470 мкФ/25 в * 2 (импортируется из Японии FC);Rearamp импортный плоский мостовой выпрямитель 25A,Японская импортная Nippon 10000 мкФ/50 в * 6 АБольшой конденсаторный фильтр! Изображения товара: Предварительно и задние Bom список усилителя Эта ссылка-набор «сделай сам», не Сварка! Входная Клемма переменного тока Rearamp Клемма переменного тока preamp

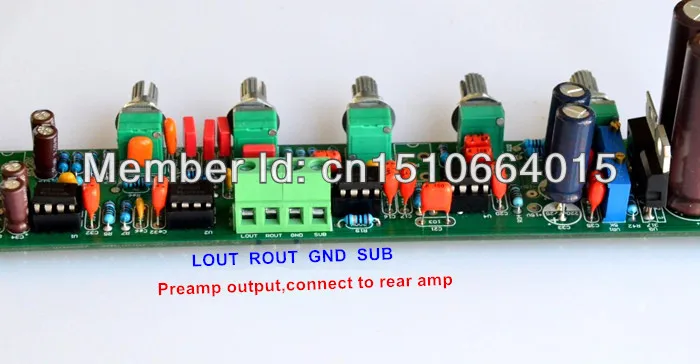

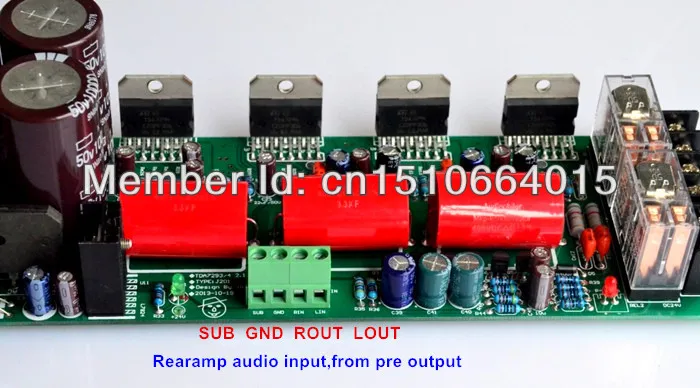

Задняя и предварительно подключенная

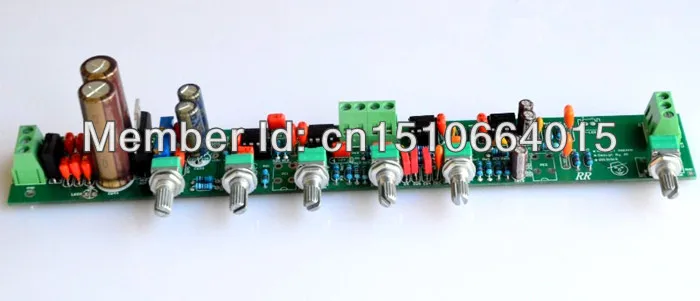

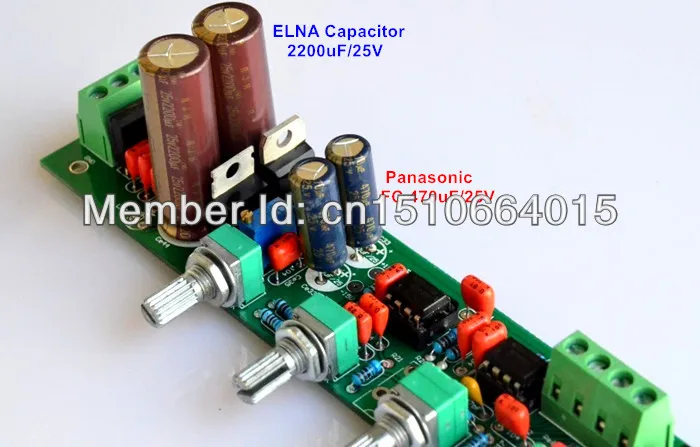

Маленький предварительно доска очень удобно

КлюшекХороший, производительность и качество звука очень хорошие,Звук красивый, и 0 шума, когда вы закрываете VOL

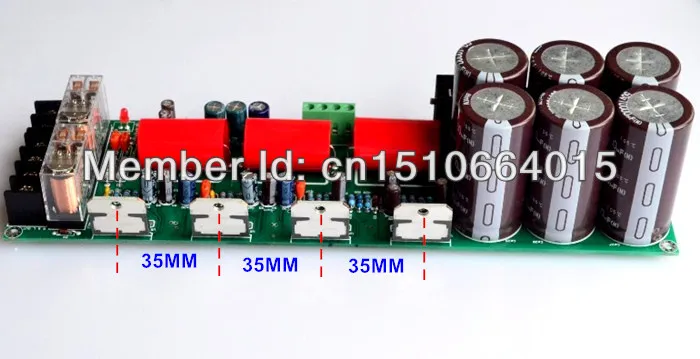

БоArd должен работать с радиатором, IC Центральное расстояние отверстий 35 мм Теплоотвод и изолированный корпус 7293 doПожалуйста, обратите внимание, что в комплект не входит радиатор TУстановочное изображение для справки Дизайн цепи для справки
