Diy комплект hifi большой ватт моно усилитель tda7293 5 параллельный 410 Вт пять - купить

Купить Diy комплект hifi большой ватт моно усилитель tda7293 5 параллельный 410 Вт пять

Пять параллельных tda7293 моно усилитель

Tda7293 после небольшой доски легко для diy

Набор diy (нужно самостоятельно сварить)

Технические параметры: Выход Мощность:Максимальная мощность без искажений 410 Вт. Динамик сопротивление:4-8 Ом Сопротивление колонки могут быть подключены.Размер печатной платы:40 мм * 116 мм * 1,6 двухсторонний лист КБНапряжение питания:DC двойное портативное 18V-с алюминиевой крышкой, 50В, рекомендуется двойной 35В (обратите внимание, не в два раза, 35В трансформатор, есть плюс или минус 35В (постоянный ток) рекомендуется двойной 26V/200WЭтот тороидальный трансформатор, выпрямленное напряжение постоянного тока около двойного 35 в) напоминание: TDA7293 Высокое напряжение, когда звук намного лучше, чем низкое напряжение.

Материал Введение:

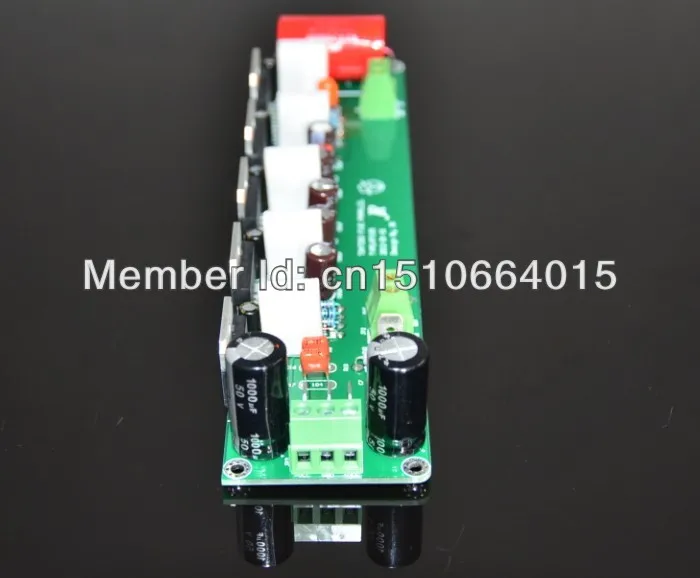

1. Все резисторы являются 1% прецизионные Металлические пленочные резисторы, конденсаторы для Nippon, rubycon и другие конденсатор лихорадки полярность P hilips CBB,3,3 мкФ конденсатор audiophiler mkpКонденсаторами!2. Новый импорт TDA7293 усилитель IC!Пять отверстий TDA7293 30 ммИзображения товара:Печатная платаДоска шелкография со значениями компонентов очень удобная сделай сам

ЭкологичныеNmentalЗеленый 3Pin являетсяВходные клеммы постоянного тока: -VCC GND + VCC выберите двойное напряжение переменного тока 18-50 В.

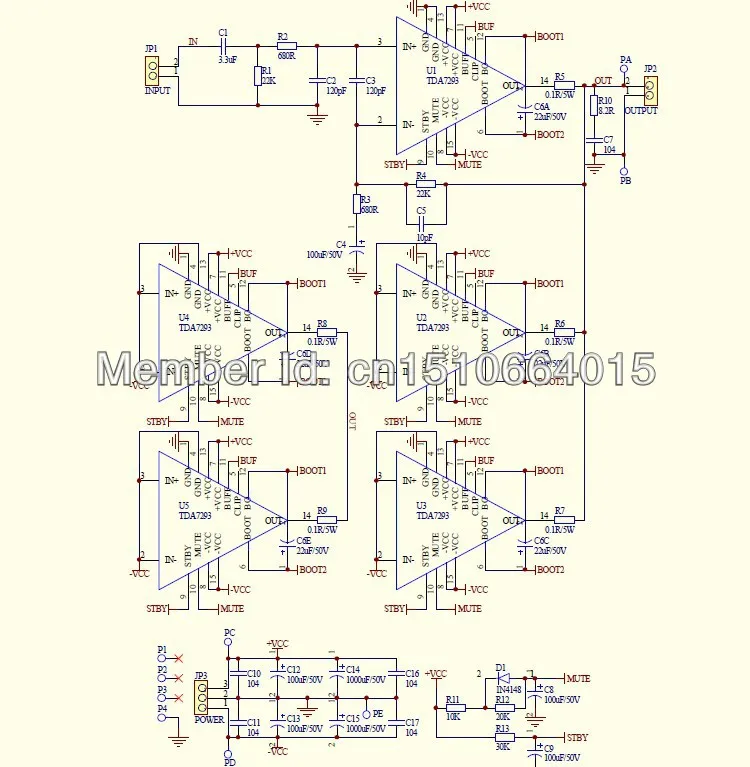

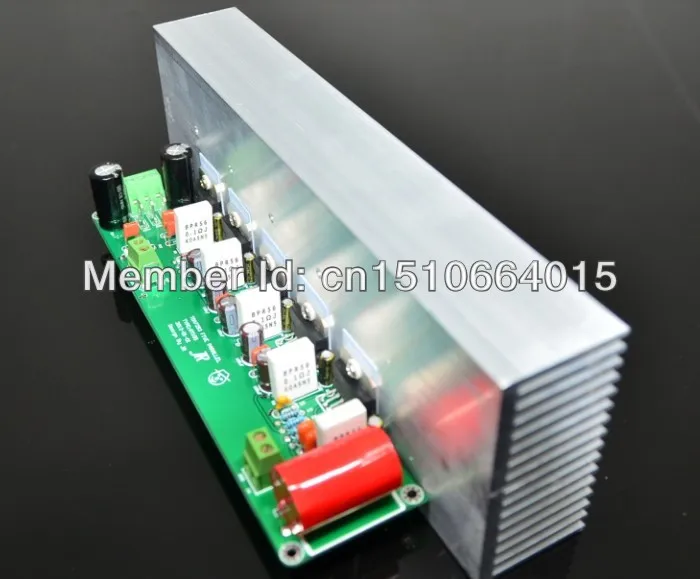

Рекомендуется двойной 35ВЭкологичный зеленый 2pin 5 мм-это Входные клеммы: GND IN, аудио входное соединениеЛевая сторона окружающей среды зеленый2Pin 5 мм teRminal-выходной терминал, OUT GNDНепосредственно к динамикуКлюшекХороший, производительность и качество звука очень хорошие,Звук красивый, и 0 шума, когда вы закрываете VOLБоArd должен работать с радиатором,Теплоотвод и 7293 изолированный корпусО, пожалуйста, помните, что ссылка не включает радиаторTОн устанавливает изображение для справкиСхема конструкции для справки
